在新能源汽車與可再生能源浪潮席卷全球的今天，電機技術正經歷一場靜默革命。傳統徑向磁通電機雖憑借成熟工藝穩居主流，但新一代軸向磁通電機正憑借顛覆性的設計理念，悄然突破功率密度的天花板，為高附加值領域帶來全新可能。

1.磁通路徑的變革：軸向VS徑向

電機性能的核心奧秘之一，在于其內部磁通路徑的設計：

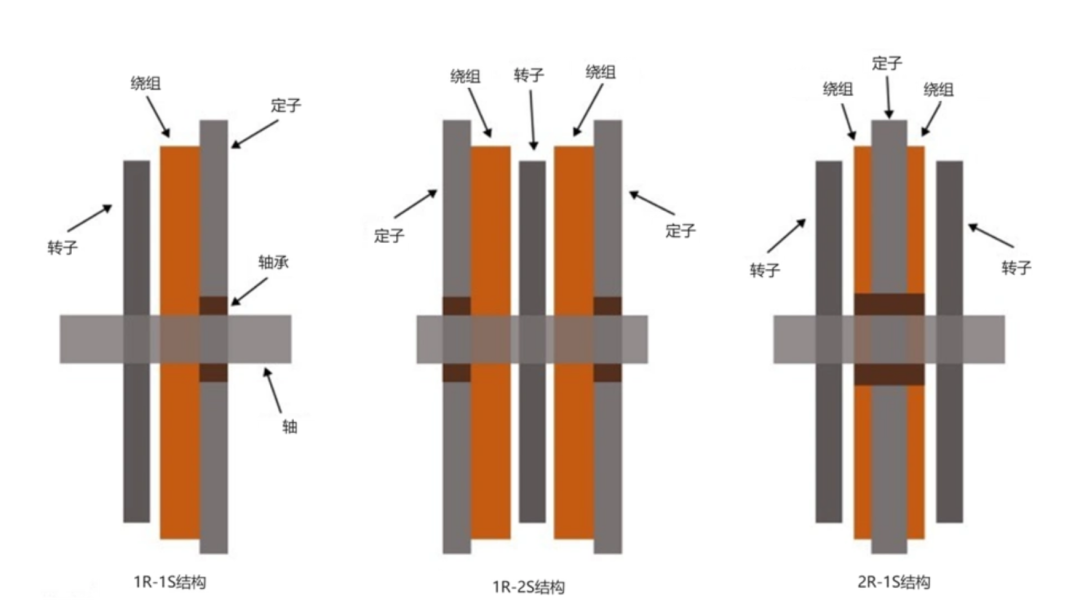

• 軸向磁通電機 (AFM) ：磁通方向與電機軸平行。定子與轉子如書本頁般平行排列，形成扁平盤狀結構，軸向尺寸極短。磁通沿軸向直接穿過氣隙，路徑短如直線。

•

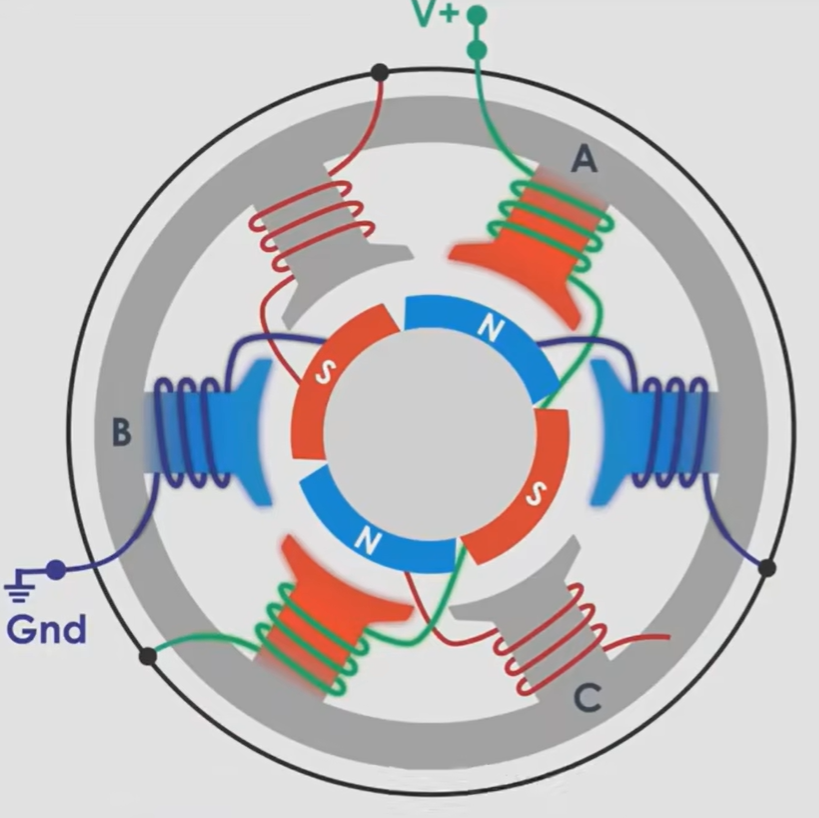

• 徑向磁通電機 (RFM) ：磁通方向垂直于電機軸。定子如套筒般包裹圓柱形轉子，形成傳統圓柱結構。磁通沿半徑方向穿過氣隙，路徑需在鐵芯中彎折閉合。

這一根本差異，催生出兩者截然不同的性能表現：

2.軸向磁通電機：高密度與高效能的代名詞

AFM的扁平化設計是其性能躍升的核心：

1. 空間革命與超高功率密度：軸向尺寸的極致壓縮，釋放了寶貴的安裝空間，尤其契合電動車底盤布局或機器人關節的緊湊需求。其扭矩輸出能力與電機外徑的立方成正比（對比RFM的外徑平方關系），使得在相同體積或重量下，AFM能爆發更強勁動力。

2.




3. 低速高扭的天然優勢：更大的轉子直徑提供了更長的“力臂”，使其天生擅長在低速下輸出澎湃扭矩，完美匹配電動車起步加速或風機直接驅動。

4. 效率巔峰：近乎直線的短磁路顯著降低了鐵損和磁阻，效率輕松突破96%，在追求極致能效的新能源領域價值巨大。

5. 輕量先鋒：結構精簡與材料優化（如碳纖維增強復合材料轉子）共同實現了顯著的減重效果。

然而，硬幣總有另一面。AFM的散熱路徑因結構受限而較長，熱量易積聚，必須依賴創新的熱管理方案（如集成液冷通道、采用高導熱復合材料）。同時，精密制造工藝（如盤式繞組的自動化生產、氣隙控制）和特殊材料推高了成本，是其大規模普及的主要障礙。

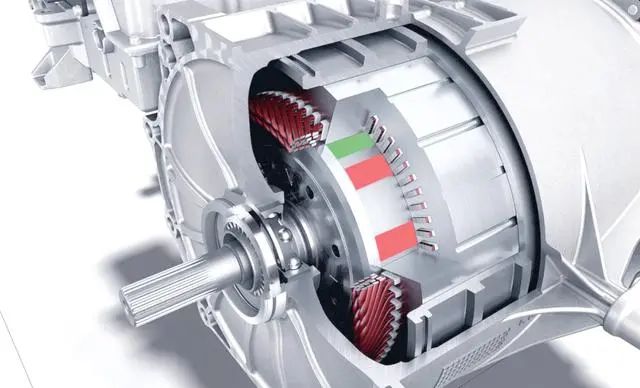

3.徑向磁通電機：成熟可靠的基石

RFM憑借數十年積淀，仍是無可撼動的工業主力：

1. 成熟穩定：圓柱形結構和疊片鐵芯工藝高度標準化，供應鏈完善，制造和維護成本低廉。

2. 散熱無憂：較短的徑向散熱路徑和成熟的冷卻方案，使其在長時間高負荷運行下表現出色。

3. 性價比之王：在大規模量產的中低端電動車、工業驅動和家電領域，其成本優勢難以被超越。

其局限在于相對較低的功率密度和較大的體積重量，且扭矩輸出特性對轉速更敏感，常需借助減速箱優化輸出。

4.未來賽道：軸向鋒芒初露

目前，軸向磁通電機正以其不可替代的優勢，在關鍵領域開辟賽道：

• 高端電動汽車：分布式電驅系統利用其扁平優勢靈活布局輪邊/輪轂電機；增程發電機追求其高功率密度和效率。

• 風力發電：直驅風機渴望其低速大扭矩和輕量化特性，降低塔頂載荷和安裝成本。

• 高精尖裝備：無人機、仿生機器人關節等對空間、重量和瞬時爆發力要求嚴苛的場景，成為其理想舞臺。

•







結語

軸向磁通與徑向磁通電機，并非簡單的替代關系，而是面向不同需求的技術分支。軸向電機憑借顛覆性的扁平設計，在功率密度、效率和輕量化上樹立新標桿，代表了電驅技術向極致性能進化的方向。盡管散熱與成本仍是其規?；摹白詈笠还铩碧魬?zhàn)，但在追求高效、緊湊、強勁動力的未來圖景中，軸向磁通電機的身影必將愈發清晰，重塑從路面疾馳的電動汽車到高空翱翔的風力機組的動力心臟。電驅技術的扁平化革命，已然拉開序幕。
