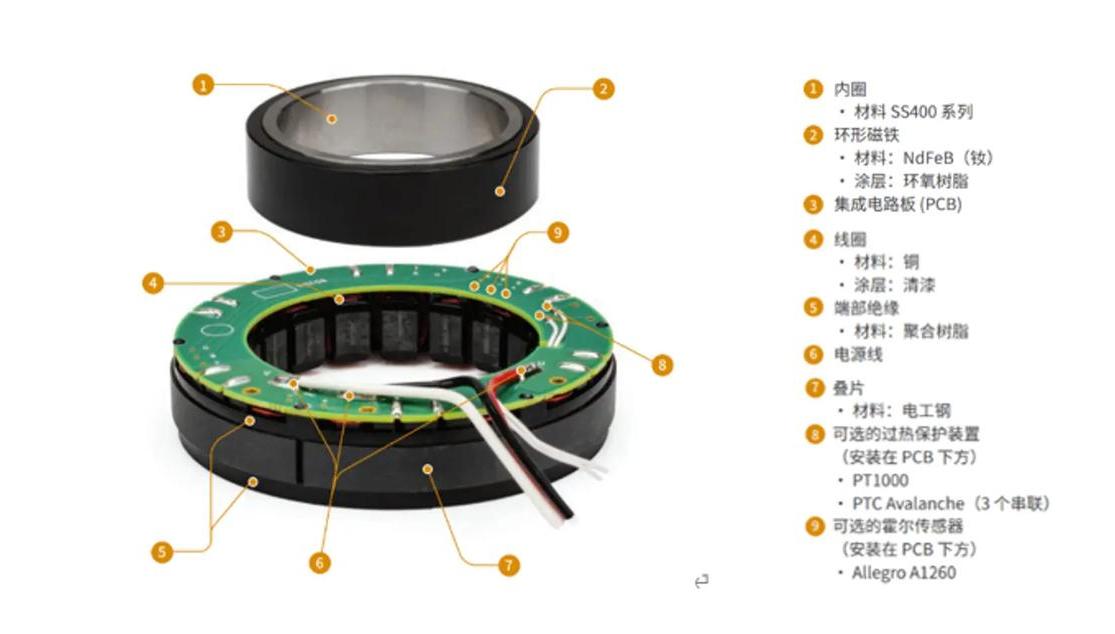

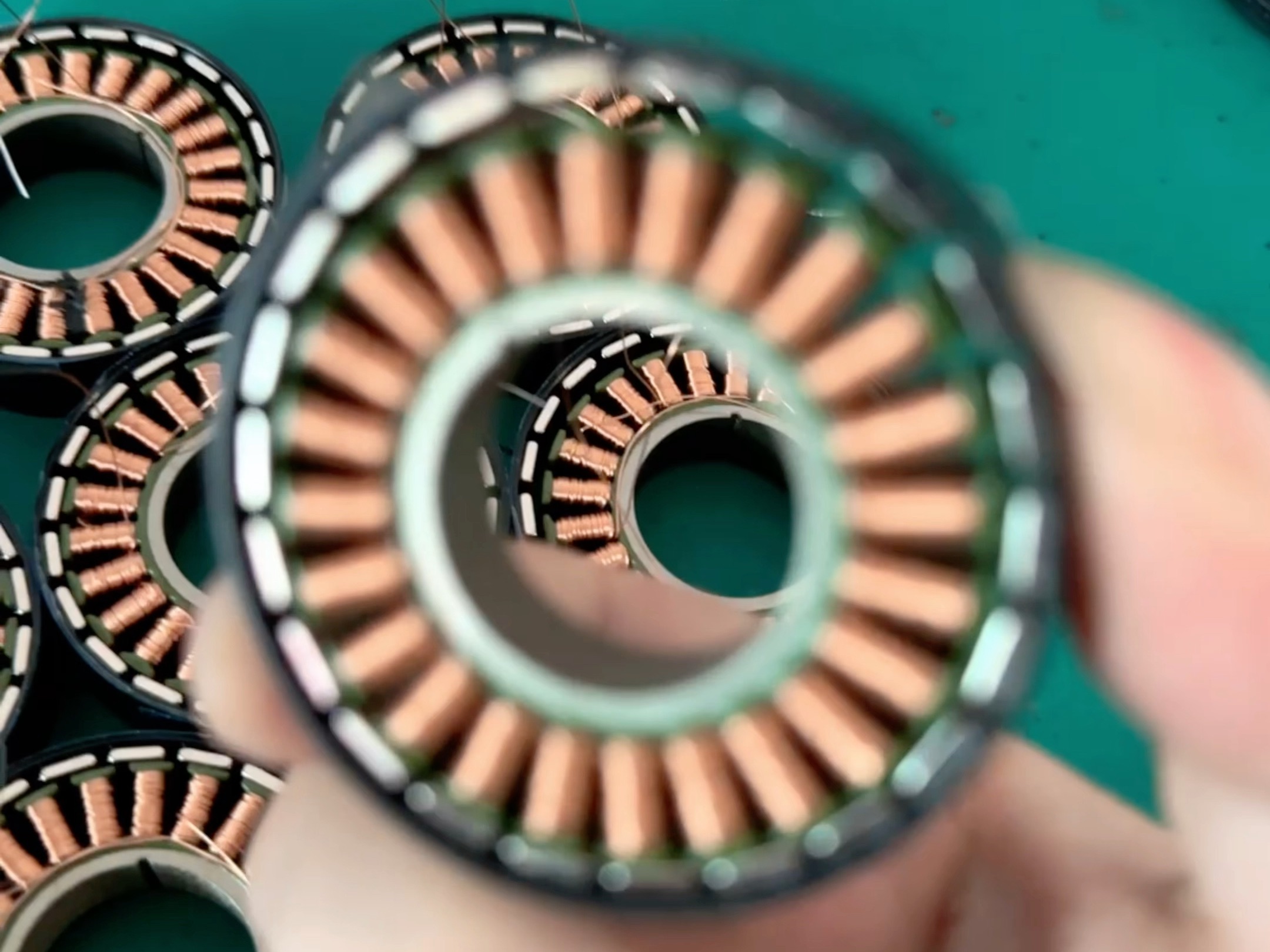

無框力矩電機（Frameless Torque Motor）是人形機器人關節驅動的核心部件。它摒棄了傳統電機的機殼、軸承和端蓋，僅由轉子（磁鋼）和定子（線圈）兩部分組成。這種獨特設計使其能直接嵌入機器人關節結構內部，與減速器、編碼器等高度集成，形成緊湊高效的“執行器模組”，是實現機器人輕量化、靈活運動的關鍵。

一、 核心技術優勢

無框力矩電機相比傳統伺服電機，優勢顯著：

1. 極致緊湊與輕量： 去除外殼等冗余結構，體積減少30%以上，重量大幅降低，尤其適合空間狹小的關節（如手腕、腳踝）。其中空軸設計允許線束、冷卻管路甚至傳動絲杠穿過，簡化內部布局。

2. 高轉矩密度： 單位體積/重量輸出扭矩遠超傳統電機（頂尖產品>45Nm/kg，甚至70Nm/kg+），完美契合關節“低轉速、大扭矩”需求，提供強大驅動力。

3. 卓越動態響應： 轉子轉動慣量極低，響應時間達毫秒級，使人形機器人能快速啟停、精準調整姿態（如奔跑平衡、靈巧手操作）。

4. 高效散熱與長壽命： 定子直接接觸關節金屬外殼（常配合導熱材料），熱量通過外殼散熱鰭片或液冷通道高效導出，溫升低，適合長時間高負載運行。

5. 高度集成與精密控制： 易于與諧波減速器（旋轉）、行星滾柱絲杠（直線）、高分辨率編碼器（17bit+）集成，實現模塊化關節（如特斯拉Optimus執行器）。系統定位精度可達±0.01°，滿足手術機器人、精密裝配等嚴苛要求。




二、 市場前景：爆發在即

多重動力驅動市場快速增長：

• 人形機器人爆發： 單臺需40+個關節執行器（旋轉+線性），特斯拉Optimus、Figure 01等頭部產品預計2025年后量產，需求彈性巨大。核心測算： 假設2030年全球銷量100萬臺，單執行器模組價值1.5萬元，對應電機相關市場規模約420億元。

•


• 工業升級需求： 協作機器人（單臺約需7個關節）、高端機床、半導體設備（光刻機、晶圓搬運）、醫療設備（手術機器人）對高精度、高可靠性電機的需求持續增長。預計工業領域配套市場同樣潛力巨大，規模可達百億級。

•


• 國產替代加速： 科爾摩根、AMK等國際龍頭技術領先但價格高昂。步科股份、禾川科技、昊志機電等國內企業技術快速追趕，性能接近國際水平，憑借顯著成本優勢和本土化服務，正加速切入人形機器人和高端工業供應鏈。

三、 競爭格局與國產崛起

• 國際領先： 科爾摩根（醫療/航天頂級）、AMK（工業自動化）、Moog（軍工航天）等占據高端，性能頂尖但價格昂貴。

• 國內領先： 步科股份（機器人布局深）、禾川科技（伺服全棧）、昊志機電（技術積累）等參數接近國際水平，性?xún)r(jià)比突出，正積極導入頭部機器人供應鏈。

• 新興力量： 信質集團等依托資本或轉型切入，量產能力與成本控制是競爭關鍵，與特斯拉、華為等巨頭的合作進展備受關注。

四、 未來技術趨勢

1. 更高集成度： 向“電機+減速器+編碼器+傳感器+驅動器”一體化執行器模組發展（如特斯拉方案），極大簡化設計、提升剛性和可靠性。

2. 材料與工藝創新： 優化永磁體（提性能、降重稀土）、應用碳纖維/高強度輕合金減重、推廣扁線繞組（提效率/散熱）。

3. 智能化升級： 集成溫度、振動、電流等多傳感器，結合AI算法實現狀態監測與預測性維護，提升系統可靠性和智能化水平。

4.


結語

無框力矩電機以其高功率密度、快速響應、緊湊集成的核心優勢，成為人形機器人無可替代的“動力心臟”。伴隨人形機器人產業化浪潮和高端工業升級，其市場將迎來爆發式增長。國內企業正抓住國產替代歷史機遇，憑借技術進步與成本優勢，有望在這一關鍵領域占據重要地位。未來，更智能、更集成、更高效的電機技術將持續推動機器人性能邊界。
